密集柜介绍!
2020-04-21

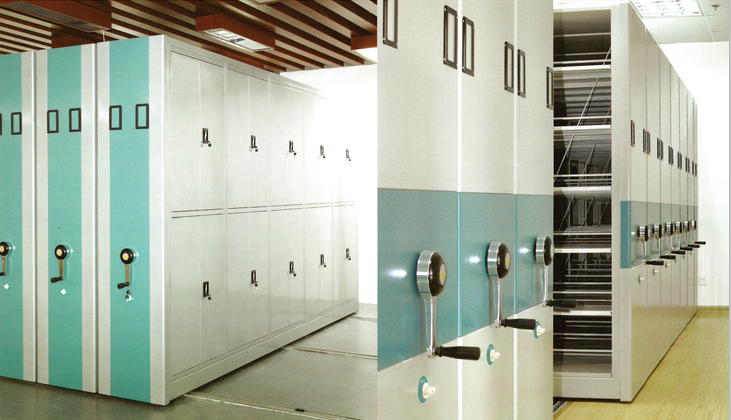

密集柜主要由轨道、底座、立柱(板式)、搁板、挂板、侧靠板、背靠板、顶板、防尘板、护板、门板、传动机构、防倾倒、防震、防尘、防
鼠制动、缓冲、目录卡及传动装置、密封装置组成。
密集柜特为储存大量文件档案而设计,有灵活变化的配件,能满足储存不同档案文件的需要顾名思义为密集型排列的架体,按用途不同一般分为:档案密集架、图书密集架、会计密集架、病历密集柜、仓储密集架等;
上世纪80年代随着改革开放密集柜带着奢侈品的标签传入中国,它以档案柜的代替品出现在了大型国有企业的办公室.随后国内一些大型企业迅速仿制.其中最早的生产基地有当时的工业老基地洛阳.沈阳.中部城市河北衡水和沿海的浙江宁波等地....随着现代社会的飞速发展信息资料也不断地增加,为人们的使用和信息的交流带来方便的同时,也为储存、查阅及管理带来了新的问题,而密集柜的出现为我们解决了这个难题,它储存量大,使用方便,节约空间,而且方便管理,已经成为国家政府部门和大型企事业单位储存资料的最佳选择。
制造工差
1、每标准节组装后,外廓尺寸(长、宽、高)的极限偏差为±1mm。
2、 每标准节组装后,侧面板与中腰板的对缝处的间隙小于1mm。
3、 轨道安装后,其平行度的偏差不大于1mm/m,全长不大于1mm;同一截面上的平行度的偏差不大于1mm/m,全长不大于1mm。
4、每两条轨道的平行度偏差为小于1mm;导轨对接处高低差不大于0.3mm。
5、由段组成的低梁装配后的直线度不大于0.5mm/m,全长不大于1mm。
6、零件的未注公差尺寸的极限偏差按GB1804中IT13-14。
传动装置
传动机构:一般采用机械式全自动脱挂驱动装置。产品各零件、组合件之间保持互换性。
传动部件:
① 摇手:采用摇盘型摇把式,手摇处安装刹车制控,运转顺畅。
② 轴:采用45#钢,加工精度3.2,经热处理调质HB220~290。
③ 链轮:采用45#钢,引用GB1244-84(3R齿型)标准,经锻压加工成型,回火去应力,加工车、滚齿、插键槽、去毛齿、齿部经频淬火HRC60-62。
④ 轴承:采用204轴承。
⑤ 链条:采用12.7节距滚珠链条。按GB1135-89厚度按链条1/2"国际制成。
⑥ 滚轮:采用ZG35,铸钢,经加工成型。
⑦ 轨道:采用45#钢,冷轧方钢。
⑧ 连接管:采用无缝管。
载重要求
1、单面搁板上均匀载重40kg,双面均匀布负载80kg,最大挠度为小于4mm,24h卸载后,搁板没有裂缝,残余变形量不大于0.3mm。
2、 标准节(六层双面搁板)在全负载(每块单面搁板均布载重40kg)的情况下,架体、立柱没有明显变形,架体不会产生倾倒现象。
3、全负载的情况下,各列密集柜在动手操纵下运行自如,没有阻滞现象。每标准节手动摇力不小于12N。 4、在受全部载荷1/20外力(沿X、Y轴两个方向的水平外力)的作用反复100次后,取消外力,架体所产生的倾斜不大于总高的1%,支架、立柱没有明显的变形。
密集柜控制系统和方法-CN102897463A: 本发明为了解决现有采用主从控制的密集柜控制系统,无法通过一个主控来控制多个密集柜的不足,提供一种密集柜控制系统和方法。本发明本系统采用主系统和多个分系统方式,能够实现理论上无限控制多个分系统,在系统扩容时为节约最大成本;整个系统可以通过外部计算机实现集中控制,主密集柜上设有上位控制机和下位控制机,可以由一个单片机或2个单片机来实现,整个控制系统分成多个处理模块,通过扫描触发信号,一旦有触发信号发生便由相应的处理模块程序来完成相应的功能。密集柜控制系统和方法-CN102897463A
1、密集柜的移动:密集柜可单列或多列一起在导轨上行走,每列具有手刹制动装置(自锁柄)。自锁柄在OFF位置时,架体不能移动,在ON位置时,架体可移动,每列架体的侧面板上有标签框,移动列底务上有防倒装置,每个组合箱体的前后各一列装有总锁,用于整体的锁 闭,起到保密作用,导轨的端部安装限位装置。
2、档案资料的存取
生产工艺
除油去锈工艺
① 工件表面的油污、锈斑及氧化层,经化学法清除脱脂后,没有油脂、浮浊液等污物,其表面被水完全浸湿。
② 酸洗后的工件,没在目视可见的氧化物、锈斑等腐蚀现象,其表面色泽基本均匀。
处理工艺
② 磷化处理以锌钙的磷酸二氢盐为主要成份溶液,经磷化槽液的配制、调整,按工艺规程要求进行。
③ 磷化后的工件,采用流动水彻底清洗,提高工作表面的清洗质量,同时采用热的络酸液作封闭处理。
④ 工件经磷化、水洗后,采用烘干机处理干燥后方可喷塑。
⑤ 经磷化处理后的工件与喷塑时间相隔一航不超过24小时。
磷化膜外观
① 磷化后工件的颜色为灰色,膜层结晶致密,连续和均匀。
② 膜层厚度一般控制为5毫米。
③ 磷化表面检验,采用检验溶液,观察滴液从天兰色变为淡黄色或淡红色,并在规定时间不变色。成品入库入喷塑工序。
密集柜采用优质冷轧钢板模压成型,密集柜表面经除油、去锈、磷化等十道工序前处理。国际最新流行色亚光静电喷粉密集柜,是经高温塑化而成,防锈蚀性能卓越。 密集柜架体外观设计精美,线条流畅,使库房整洁美观,操作轻便灵活,运行平稳。密集柜采用组合装配式设计,搬迁和拆装均不受损。每列架体设有安全限位及防倾倒装置密集柜,以保障通道内人员安全。密集柜边架装有锁具,用于整体锁闭。 密集柜架体之间的接触面均有缓冲和磁密封胶条。顶部有防尘板,底部有防鼠装置。具有良好的防尘、防鼠、防潮和防火功能。 传动机构采用精密轴承,传动灵活平稳。层板层距根据需要可自由调整。
具备特征
1.左右边架一般为双层移动架或门板,门板有钢质一种。
2.轨道组有三种形式:地面式、斜板地面式和埋入式。埋入式轨道组的予留沟槽面的水平偏差应不大于3mm/m,全长不大于10mm。
3.传动机构采用精密滚子链和调心轴承,传动灵活平稳,摇力轻便。手把式折叠式,可避免通行障碍。
4.每列架均装有制动装置。边架装有锁具,用于整组架锁闭。
5.底架组为整体式火分段组合式,加工精度高,具有对接互换性,节型范围宽,便用于运输安装等有点。
6.采用架板和有扣勾的挂板和挡杆,组装后平整、牢固。
7.每列的接触面均带有磁性吸力的橡胶密封条缓冲装置,顶部有防尘板,底部有防鼠装置,可以防尘、防鼠、防潮、防火等功能。
种类优点

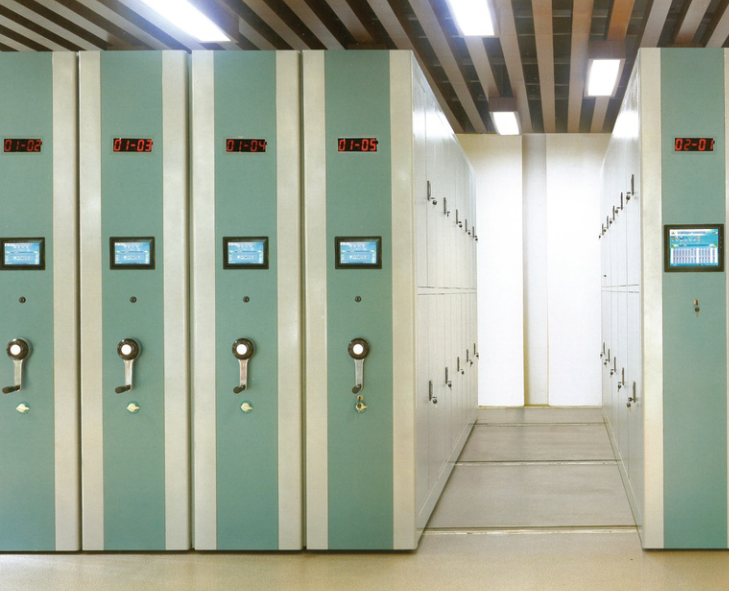

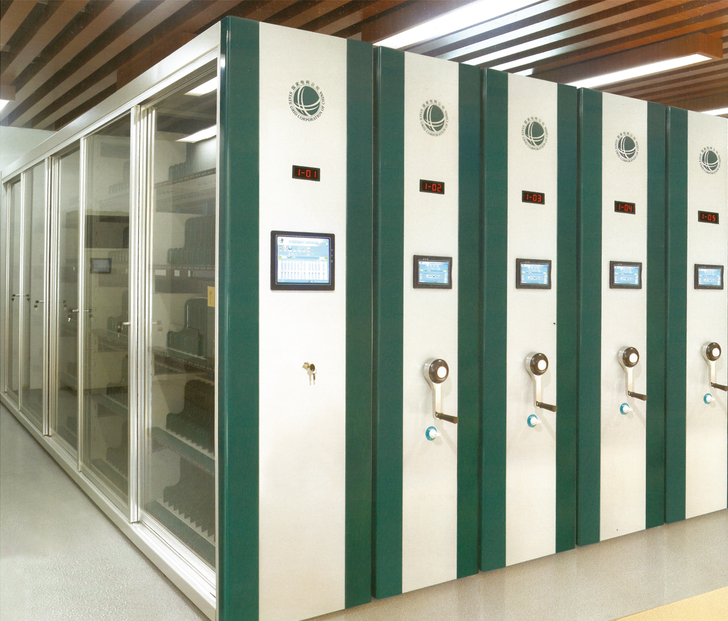

随着技术的发展,密集柜还分为:手动型密集柜,电动型密集柜,电脑智能形密集柜。引电脑智能形密集柜与手动型密集柜、电动型密集柜相比,最大的好处在于:
1.智能型档案密集架及集成管理系统。由一套管理软件进行控制管理。实现档案的条目级管理、档案实物管理、库房及密集架内温湿度的管理控制。
2.无序存放,有序管理,高度智能化。在整个档案存取的过程中,具有主控电脑与密集架的双向通讯功能。主控电脑将存/取档信息发送到每列密集架终端,并每列相关液晶显示屏一清晰显示,并发出提示信号,档案员可根据提示信号择优进行存取工作;在存/取档过程中密集架终端将相关信息发送给主控电脑。在档案存放(还库)时,当档案位置变更时,智能系统会自动记录新的档案存放位置,使存取简单有序、方便快捷,提高工作效率,达到高度智能化。
3.温湿度智能管理模块。智能系统与设备的智能控制,无需人工记录温度湿度,无需人工开、关空调、除湿机。实现自动控制、记录温湿度;并自动提示密集架内、外温度湿度;小空间的温度湿度达标。
4.每列密集架必须装有一台液晶显示屏,显示与本列密集相关的信息。
显示内容:
①本列密集架存/取档案的档号、类别的显示 。
②本列密集架存/取档案的存放位置的显示。
③本列密集架存、取档成功与否的显示(伴有声光提示)。
④密集架内外温湿度的显示。
⑤电子标示框-可翻屏显示本列档案类。
维护保养
1、密集架行走机构为链条传动,当架体使用一段时间后,可打开最下层层板,给链轮及轴承加注润滑油。
2、安装密集架的库房应干燥通风。
3、架体表面不允许阳光长时间照射。
4、应保持导轨沟槽清洁干净、无杂物堵塞。
5、喷塑表面严禁用汽油、高度酒精、松香水、香蕉水擦洗,这样会使喷塑表面失去光泽和褪色。
